變壓器直流電阻測試儀應用四線法相比于二線法測量的優點
四線法是用一對導線作為電流輸出線，另一對導線把被測電阻上的電壓降引入多用表進行測量，由于電壓線的電流很小，所以測得電阻值更接近于真實值，相比于二線法，四線法沒有采用電橋，完全只是用恒流源發送，電壓測量，zui后計算得出電阻值，電流供給回路兩個端子，電壓供給測量回路兩個端子，共四個端子，故稱“四線法測量”，四線法相對來說測量精度更高。
變壓器直流電阻測試儀的四線法的特征是電源回路和測量回路獨立分開，面板由兩個電流端和兩個電壓端組成，測量回路電阻完全可以忽略，幾乎接近于本身，因此可以測量微歐級電阻，但由于電流受限，直流電阻測試儀通常用于0～2000Ω的測量范圍，除此以外，四線法還用于回路電阻測試儀的測量原理。
直流電阻的應用及其廣泛，但是在電力系統中主要是用于測量感應負載的線圈電阻，比如：變壓器線圈的直流電阻，互感器的直流電阻，電抗器的線圈電阻等等。

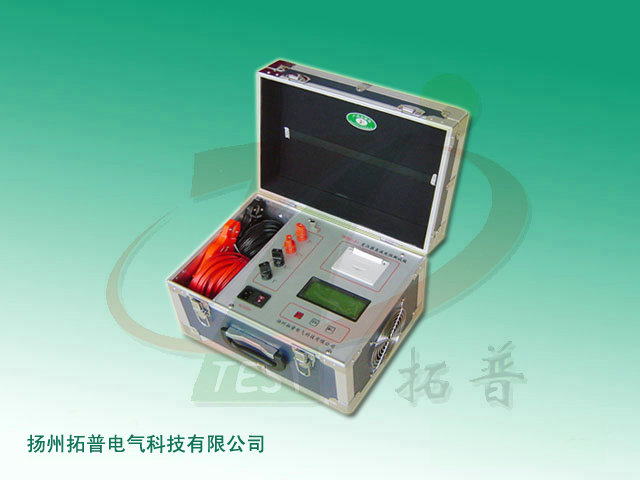

附：TPZDC-A 變壓器直流電阻測試儀技術參數
① 用途
變壓器直流電阻測試儀是現場快速測試變壓器直流電阻、取代老式單、雙臂電橋的新產品。儀器采用高精度16位A/D轉換器，測量數據快速穩定，重復性好。測試全過程采用自動程序控制，不會誤操作。全中文液晶顯示，清淅度高、操作簡便。儀器自帶微型打印機，可自動打印測試結果。
② 主要技術參數
1、電阻測量范圍：0～2000Ω、分辯度1 uΩ；
2、電阻測量準確度：0.2級；
3、電流源輸出： 0.5A、5A、10A；
4、供電電源：交流220V ±10%、頻率50±1Hz；
信息整理：直流電阻測試儀生產廠家揚州拓普電氣科技有限公司
變壓器直流電阻測試儀的四線法的特征是電源回路和測量回路獨立分開，面板由兩個電流端和兩個電壓端組成，測量回路電阻完全可以忽略，幾乎接近于本身，因此可以測量微歐級電阻，但由于電流受限，直流電阻測試儀通常用于0～2000Ω的測量范圍，除此以外，四線法還用于回路電阻測試儀的測量原理。
直流電阻的應用及其廣泛，但是在電力系統中主要是用于測量感應負載的線圈電阻，比如：變壓器線圈的直流電阻，互感器的直流電阻，電抗器的線圈電阻等等。
附：TPZDC-A 變壓器直流電阻測試儀技術參數
① 用途
變壓器直流電阻測試儀是現場快速測試變壓器直流電阻、取代老式單、雙臂電橋的新產品。儀器采用高精度16位A/D轉換器，測量數據快速穩定，重復性好。測試全過程采用自動程序控制，不會誤操作。全中文液晶顯示，清淅度高、操作簡便。儀器自帶微型打印機，可自動打印測試結果。
② 主要技術參數
1、電阻測量范圍：0～2000Ω、分辯度1 uΩ；
2、電阻測量準確度：0.2級；
3、電流源輸出： 0.5A、5A、10A；
4、供電電源：交流220V ±10%、頻率50±1Hz；
信息整理：直流電阻測試儀生產廠家揚州拓普電氣科技有限公司
